本文实验环境在windows, 但prefetch侧信道的漏洞和特性理论上不受平台影响, 而是受cpu型号影响
前言
之前看到个项目prefetch-tool, 号称模仿了entrybleed, 用同样的原理在windows上bypass了kaslr. 昨天就拿来试了试, 一看发现有点意思, 在我的windows上非常稳定的可以获得ntoskrnl.exe的虚拟地址.
正当我开开心心的拿到vmware的windows中想配合cve-2026-40369研究下windows内核提权的时候, 发现在虚拟机里却用不了. 一想这也不是特别意外, 毕竟entrybleed本质是利用cpu的TLB进行侧信道, 虚拟机上和物理机有不一样也正常.
研究过程
prefetch bypass kaslr介绍
相关概念
- 页表: 将虚拟地址翻译为物理地址的多级树状结构, 由内核进行分配和维护
- CR3(Control Register 3): 保存当前页表树的根节点的物理地址, 与当前执行环境强相关. 开启KPTI时, 用户/内核切换时会被显式重写
- TLB(Translation Lookaside Buffer): 针对页表的缓存, 保存近期页表翻译结果. 与当前执行环境未必强相关. 本质只是用于加速CR3树查找的数据结构
侧信道原理
KPTI的问题留到后面再讨论, 现在先不纠结KPTI是否开启, 暂时比较笼统的说TLB中存在对内核的映射)
推荐阅读原文 Prefetch Side-Channel Attacks: Bypassing SMAP and Kernel ASLR, 这里我只是简单记录下我的理解.
用户态进程执行syscall时, 内核将执行代码片段的内存页放入TLB页表中, 退出至用户态时, 由于内存页有G(global)位豁免, 仍然不失效. 在用户态我们用prefetch去遍历试探内核可能在的虚拟地址. 则有两种情况, 1. 命中TLB中内核页表缓存, 返回速度很快. 2. 没有命中TLB中内核页表缓存, 继续走了慢分支遍历CR3寄存器的页表树, 也没有找到. 在intel cpu上, 这两种情况的时间差被证实足够可靠用来泄露内核虚拟地址.
TLB上的内核页有G位不失效, 是由于内核在整个系统上只有一份实例, 且虚拟地址在各个进程内也是一致的, 虚拟->物理的映射只存在一份; 而普通进程之间可能存在一样的虚拟地址, 但他们对应的实例显然不同, 所以TLB保存的虚拟->物理的映射必须在当前进程环境下才正确, 而内核可以例外
虚拟机中观察到的现象
研究该现象的时候关闭了KPTI

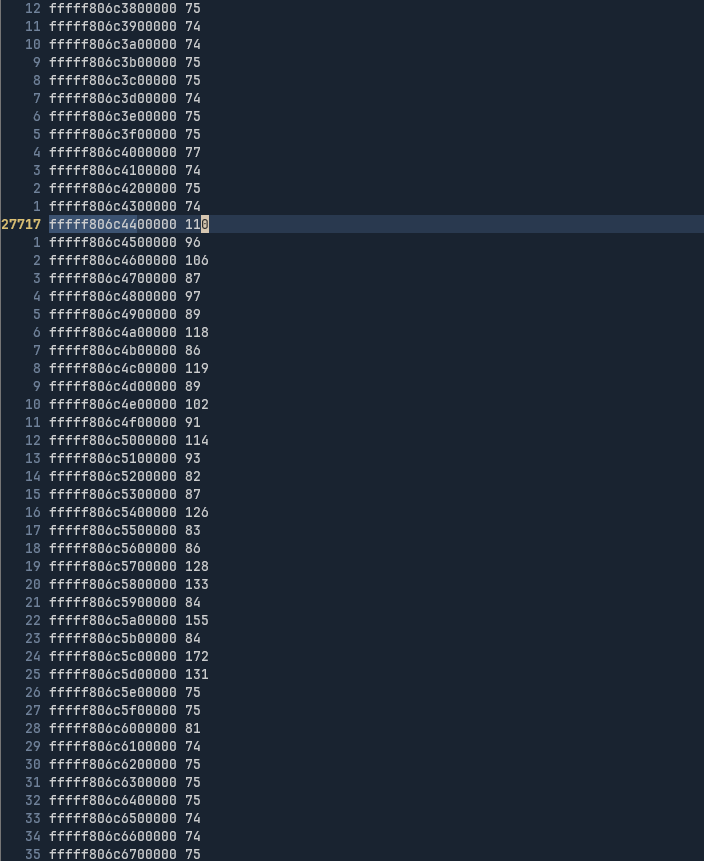

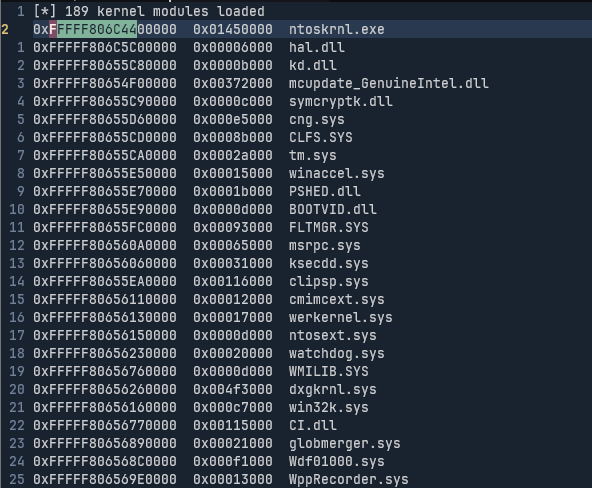

虽然说在虚拟机内用不了, 但我分别在虚拟机和宿主机上用prefetch-tool -pt观察了在每个地址上的时间, 与NtQuerySystemInformationFn(SystemModuleInfomation, mods, len, &len)返回的内核模块地址进行对比, 仍然发现了一些端倪.
很明显看到在ntoskrnl.exe的起始地址开始, 时间有明显的变长. 哎不对, 刚刚说的不是命中了TLB上的内核页会导致时间变短吗?
这里猜测是因为虚拟机实现问题, 对于命中的页表即使走了TLB或是某些快路径, 也会被访问宿主机物理地址这一步的转换给拖住, 导致整体时间更慢. 于是上网查到了EntryBleed: A Universal KASLR Bypass against KPTI on Linux
看看论文
EntryBleed: A Universal KASLR Bypass against KPTI on Linux主要是讲如何绕过KPTI, 其中也研究了prefetch的侧信道作用能否跨越虚拟机存续. 文中分析了虚拟机中可能会影响prefetch侧信道的几种优化: EPT, SHADOW MMU, VPID.
相关概念
- GVA, GPA, HVA, HPA: Guest Virtual Address, Guest Physic Address, Host Virtual Address, Host Physic Address
- EPT(Extended Page Tables): 虚拟化层负责
GVA->GPA, 由硬件负责GPA->HPA. 构成完整的GVA->HPA. 现代解决方案 - SHADOW MMU: 由虚拟化软件负责维护一个软件页表
GVA->HPA, 一步到位, 缺点是需要虚拟化软件频繁的介入 - VPID(Virtual Processor ID): 通过标记为区分虚拟化和硬件层的页表, 使得其可以共存在TLB上. 对比不开启VPID时, 切换虚拟和宿主上下文会清空TLB
一些猜测
声明一下到了这一步确实不知道还能怎么求证具体原因, 只能试着给出合理猜测

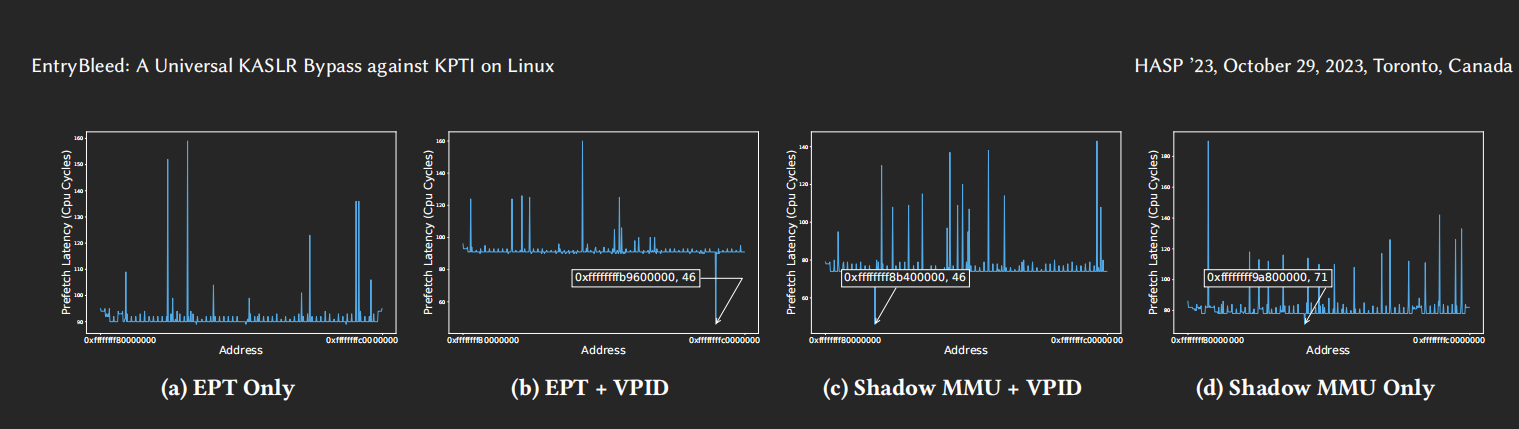

论文中对上述三个选项进行对照实验, 结果如下(EPT和SHADOW MMU显然不会在同一层虚拟化中被同时使用)
看到在开启EPT而不开启VPID的情况下, 和我观察到的结果一致. 原本预期的时间低谷变成了高峰. 这里我的猜测不完全准确, 因为在不开启VPID的情况下, TLB会被清零. 但时间更长的原因应该就是由于在第二步的GPA->HPA消耗了时间
而开启VPID的两种情况都能很好的保留prefetch的副作用, 还是可以用来稳定的bypass kaslr. 很显然是因为VPID保留了虚拟层的TLB项, 其中包含我们需要的虚拟层内核页表
值得一提的是论文作者表示不清楚在单独开启SHADOW MMU而不开启VPID的情况下, 为什么出现了较小但仍然可观测的时间差, 并且保留了命中时间低谷的特性. 我猜测是由于影子页表的特性, 在不更改页表映射的情况下, 不需要退出到宿主机进行二次寻址, 所以一定程度上虚拟层的TLB被保留, 出现了同样的时间低谷.
KPTI
再聊聊KPTI. 这个东西现在被证实只能有效防御meltdown, 而无法防御prefetch. 先解释下KPTI工作原理吧.
在没开启KPTI的情况下, 用户态进程下, 内核的全部页表会暴露在CR3寄存器的页表树之下. 开启后, 内核将暴露的面收束到了用户态用来call内核态的一小部分页表(被叫做trampline region), 在切换内核/用户态时会覆盖CR3这个根节点来切换树.
对于meltdown这类依赖用户态下内核页表用来读的漏洞是致命的, 因为能够读取的范围缩小到了trampline region. 而对于prefetch来说, 只要用户态页表中存在一个固定内核偏移的内核态页表即可, 如果我判断到0xffffabcd是内核的trampline region, 并且确定trampline region相对内核本身的偏移是0xabcd, 那么我依然可以通过内核暴露的trampline region地址进行bypass kaslr
这里没有特别区分CR3页表树和TLB, 因为TLB本质只是一个CR3页表树的缓存
值得一提的是, KPTI也只是2018年左右软件层面对meltdown的临时策略, 在更新的intel cpu上可以通过硬件的方式来修复meltdown, 所以在新的cpu上反而可能不需要启用KPTI
修复方案?
论文中给出的修复方案是将trampline region相对于内核本身的偏移进行随机. 因为内核暴露的trampline region确实对于用户态已经是必要的内容了, 没法去掉该漏洞来彻底解决问题
即使2022年的论文已经给出了一种修复方案. 但目前为止, 在windows和linux上仍然可以通过该漏洞来绕过kaslr(不过amd cpu的侧信道信号似乎并不稳定), 我也在自己的intel电脑上成功复现. 猜测原因有二, 一是kaslr并不是最后的安全底线, 二是解耦内核入口和基地址会对syscall路径有性能损失, 而syscall这个热路径的性能代价过大. 所以两者都不约而同的选择了放弃修复该漏洞, 将工程精力投到了别的安全措施上.
